Impact of the form of the outside corners upon the temperature for indoor surface of the building walls

Podkovyrin Vladimir Sergeevich

Post-graduate student, the department of Building Design and Real Estate Expertise, Siberian Federal University, Architectural Engineer, LLC “Noria”

660028, Russia, Krasnoyarsk, Pereulok Svobodnyi 82a

v.pdk@yandex.ru
Other publications by this author



Podkovyrina Kseniya Alekseevna

Educator, the department of Building Engineering and Real Estate Expertise, Siberian Federal University

660028, Russia, Krasnoyarsk, Prospekt Svobodnyi 82 A

suusha92@mail.ru
Other publications by this author




DOI:

10.7256/2585-7789.2017.2.25043

Received:

19-12-2017


Published:

07-04-2018


Abstract: In the construction practice, the most common angles in architectural morphogenesis are the right angles of outside building walls, but most recent projects utilize various forms of such outside corners. Within the internal structure of the external building corner the temperature distribution and the nature of the heat transfer differs from the surface of the wall, which makes it more vulnerable in sanitary maintenance and thermal protection. In the current construction norms and rules, for carrying out sanitary maintenance requirements the temperature of the indoor surface of the outside corners of the building should not be lower than the temperature of the condensation point of the indoor air. Violation of these requirements can lead to freezing of the corners, formation of condensate, and eventually mold and mildew. The article examines the special problem of changes to the temperature index on the indoor surface of the corner depending on its size and explores the forms of right angle corners. The author presents the results of experimental reading of temperature of the indoor surface of outside corners with 90 and 135-degree angles. The acquired data allowed comparing these angles from the position of sanitary maintenance.


Keywords:

thermal imager, external corner of the building, sanitary hygiene, experiment, condensantion point temperature, building geometry, architecture, right angle, obtuse angle, infrared imaging


Введение

Ни одна наука не связана так тесно с геометрией как архитектура. Геометрия архитектурного пространства зависит от функционального назначения объекта строительства, а так же влияет на психологическое состояние человека, находящегося в этой среде. Плоскость помещения образовывает геометрическую фигуру, которая может иметь углы различных градусов. В настоящее время большое количество зданий имеет прямоугольную форму с наружными углами 90°, однако существуют объекты, где наружные углы являются острыми или тупыми. Наружный угол – это одно из наиболее уязвимых мест в структуре тепловой защиты здания. Температура на внутренней поверхности наружного угла всегда ниже, чем на глади стены, что в некоторых случаях является причиной промерзания углов, выпадения конденсата и образования плесени. Согласно [2] и [3], потери через наружный угол здания, а так же температура на внутренней поверхности зависят от его формы и конструкции.

Данная проблема изучена рядом исследователей [4-7].

В статье [4] рассмотрены теплонапряженные элементы, такие как угловой фрагмент наружной стены и фрагмент сопряжения угловой части наружной стены с балконной плитой, а так же дана количественная оценка теплопереноса через них. Приведены мероприятия, с помощью которых можно увеличить температуру в области теплонапряженных элементов.

В работах [5-6] предлагается алгоритм теплотехнического расчета строительных конструкций с теплотехнически неоднородными участками (краевыми зонами) на основе характеристик, которые непосредственно влияют на теплозащиту зданий. При определении поэлементных требований, следует учитывать, что форма здания влияет на уровень его теплозащиты.

В [7] предположено, что дополнительные потери тепла пропорциональны отношению площадей наружной и внутренней поверхности угла. В результате выполнен пересчет коэффициента, который учитывает добавочные потери теплоты на угловую часть (для углов от 30° до 165°).

Целью работы являлось экспериментальное определение и сравнение температуры внутренней поверхности наружных углов 90° и 135° при одних и тех же климатических условиях.

Материалы и методы

В ходе эксперимента велась инфракрасная съемка углов 90° и 135°. Эксперимент проводился в корпусе №24 Сибирского федерального университета в кабинете А423. Наружные стены представляют собой многослойную конструкцию, где несущим слоем является кирпичная кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе толщиной 640 мм, с утеплением каменной ватой толщиной 100 мм и навесным фасадом в качестве наружного лицевого слоя. На рисунке 1 представлен план кабинета с точками съемки.

В ходе работы были установлены следующие климатические параметры: температура наружного воздуха,
tн = -12 °С; температура внутреннего воздуха, tв = 30 °С; относительная влажность внутреннего воздуха, φв = 15%.

_1__04

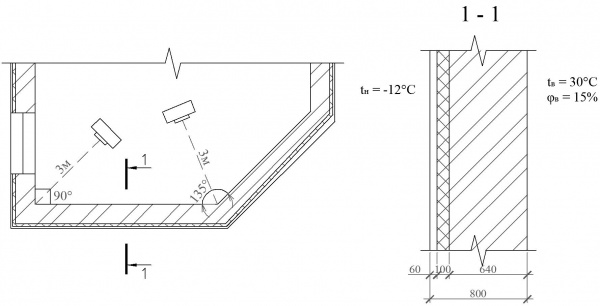

Рисунок 1 – План кабинета с точками съемки

Для тепловизионной съемки углов использовался инфракрасный тепловизор FLIR ThermaCAM SC640 (рис.2) с объективом FOL 19 мм и параметрами, представленными в таблице 1.

_2__01

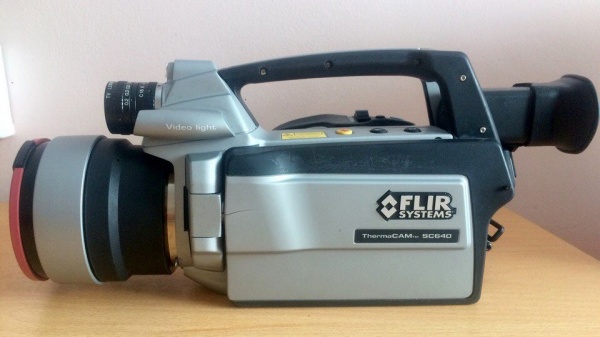

Рисунок 2 - FLIR ThermaCAM SC640

Таблица 1 – Параметры тепловизора FLIR ThermaCAM SC640

Параметр

Величина

Коэффициент излучения

0,96

Отраженная температура

28°С

Расстояние

Температура внешней оптики

20°С

Пропуск внешней оптики

1

Результаты и обсуждения

На рисунках 3-4 представлены результаты тепловизионной съемки углов 90° и 135°.

_3__04_3.1__05

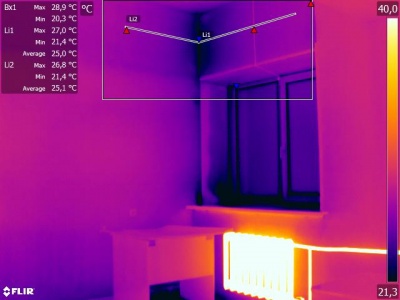

Рисунок 3 – Распределение температуры внутренней поверхности угла 90°

_4__4.1_

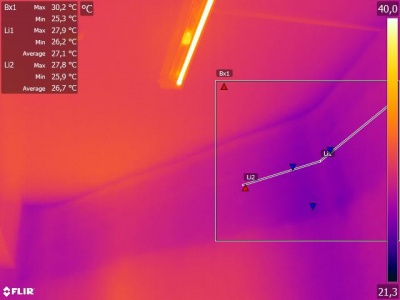

Рисунок 4 – Распределение температуры внутренней поверхности угла 135°

Согласно полученным данным, на рисунке 5 были построены графики линейного распределения температуры на внутренней поверхности стен для углов 90° и 135°.

20171219_220829

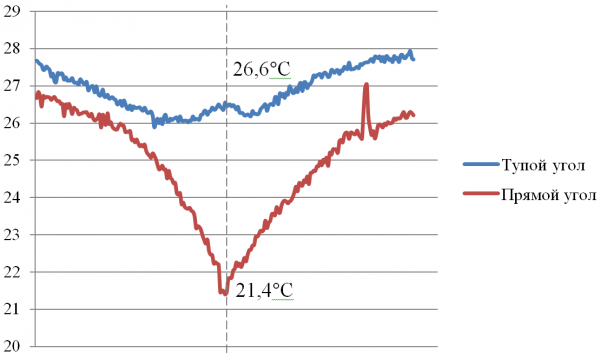

Рисунок 5 – Распределение температуры на внутренней поверхности углов 90° и 135°

Заключение

В результате эксперимента установлено, что при данных условиях и данной конструкции стен разница температуры внутренней поверхности наружных углов 90° и 135° составила 5,2°С. Возможно, здесь оказывает влияние оконный проем, и при глухой стене разница в температуре внутренней поверхности будет меньше.

Следует заметить, что эксперимент проводился в пустом кабинете, при относительной влажности внутреннего воздуха – 15%. Соответственно при повышении относительной влажности до привычной – 30-60% (во время занятий при нахождении в кабинете большого количества студентов), температура точки росы повысится и тогда вероятность выпадения конденсата на внутренней поверхности угла 90° будет значительно выше, чем у угла 135°.

References
1. SP 50.13330.2012 Teplovaya zashchita zdanii. Aktualizirovannaya redaktsiya SNiP 23-02-2003. Vved. 1.01.2012. M.: OAO «NITs «Stroitel'stvo», 2012.
2. Fokin K. F. Stroitel'naya teplotekhnika ograzhdayushchikh chastei zdaniya. M.: AVOK PRESS, 2006. 256 s.
3. Nazirov R. A., Podkovyrin V. S., Podkovyrina K. A. Opredelenie temperatury vnutrennei poverkhnosti v naruzhnykh uglakh zdaniya // Izvestiya vysshikh uchebnykh zavedenii. Stroitel'stvo. 2016. № 10-11 (694-695). S. 106-111.
4. Kozlobrodov A. N., Ivanova E. A. Analiz sovmestnogo vliyaniya neskol'kikh teplonapryazhennykh elementov na teplovoe sostoyanie stroitel'nykh konstruktsii // Vestnik Tomskogo gosudarstvennogo arkhitekturno-stroitel'nogo universiteta. 2016. № 1 (54). S. 133-139.
5. Kornienko S. V. Otsenka vliyaniya kraevykh zon ograzhdayushchikh konstruktsii na teplozashchitu i energoeffektivnost' zdanii // Inzhenerno-stroitel'nyi zhurnal. 2011. № 8. S. 5-12.
6. Kornienko S. V. Teplotekhnicheskii raschet stroitel'nykh konstruktsii s kraevymi zonami // Vestnik Volgogradskogo gosudarstvennogo arkhitekturno-stroitel'nogo universiteta. Stroitel'stvo i arkhitektura. 2013. № 34 (53). S. 22-29.
7. Tolstova Yu., Kharitonova T. Teplopoteri ostrykh uglov zdanii // Santekhnika, otoplenie, konditsionirovanie. 2011. № 8 (116). S. 52-53.
